一、设计内容

中心机房建设工程设计内容主要包括如下几个方面：

u 机房装修系统；

u 机房电气系统；

u 机房UPS供电系统；

u 防雷接地系统；

u 机房空调系统；

u 机房泄漏检测、防水、防鼠、防虫害系统；

u 机房环境、设备集中监控系统；

u 机房区报警及气体灭火系统；

二、设计依据

中心机房必须按照《电子计算机机房设计规范》GB50174-93所述的A级机房

要求进行设计，且必须遵以下相关国家规范、行业标准：

《智能建筑设计标准》 GB/T50314-2000

《智能建筑工程质量验收规范》 GB 50339-2003

《建筑电气工程施工质量验收规范》 GB 80303-2002

《建筑智能化系统工程实施及验收规范》 DB32/366-99

《建筑智能化系统工程设计标准》 DBJ13-32-2000

《建筑与建筑群综合布线系统工程设计规范》 GB/T50311-2000

《安全防范工程程序与要求》 GA/T75-94

《民用闭路监视电视系统工程设计规范》 GB50198-94

《安全防范工程技术规范》 GB50348-2004

《民用建筑电气设计规范》 JGJ/G16-92

《建筑物电子信息系统防雷技术规范》 GB 50343-2004

《建筑物防雷设计范》 GB50057-949（2000 年修）

《电子计算机机房设计规范》 GB50174-93

《电子计算机场地通用规范》 GB/T2887-2000

《高层民用建筑设计防火规范》 GB50045-95

《建筑设计防火规范》 GBJ16-87（2001 版）

《气体灭火系统设计规范》 GB 50370-2005

《建筑内部装修设计防火规范》 GN50222-95

《低压配电系统设计规范》 GB50054-95

三、功能间划分

该机房建设工程的总面积约为60m2。按照国家对机房建设设计的规范要求，并结合系统的具体要求和机房建筑结构特点，设计将中心机房平面区划为：

Ａ、机房区

Ø 主机房室(30m2)

Ø UPS、电池室、配电室（6m2）

Ｂ、辅助区域

Ø 缓冲区（6m2）

Ø 办公区（18㎡）

具体区划详见方案设计图纸。

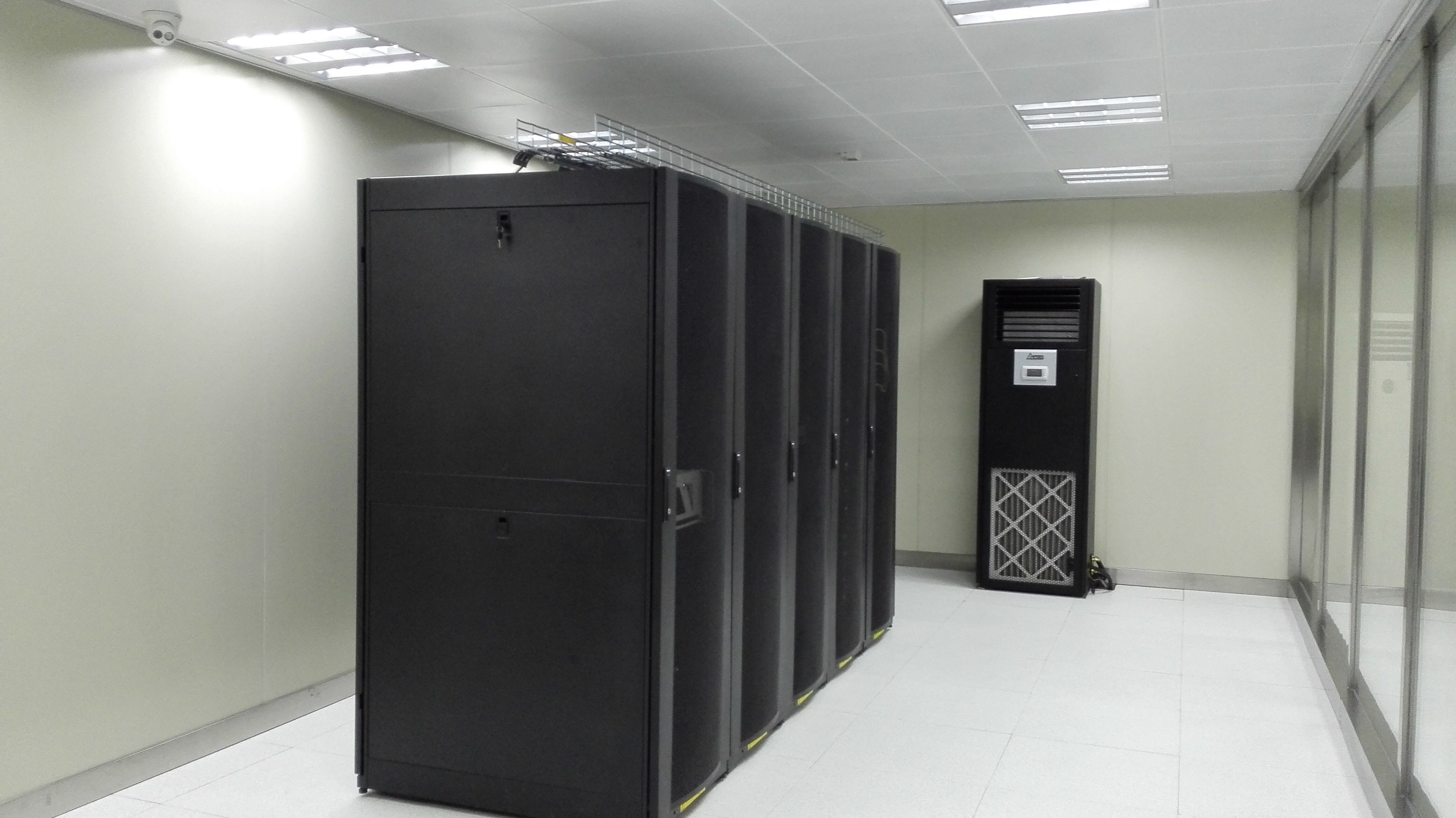

四、竣工照片
